电接点水位计显示面板不准

电接点水位计显示面板不准

知识点

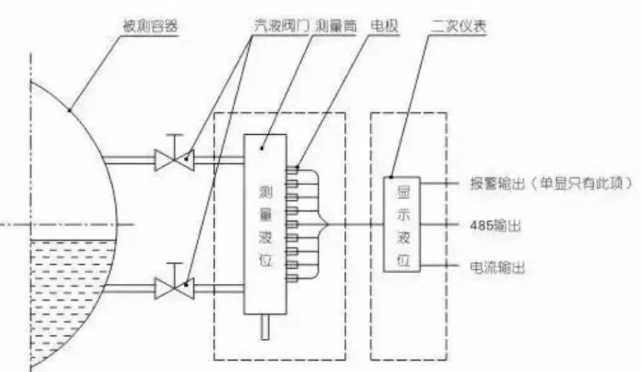

由于水和汽的导电性能差别极大，以发电厂锅炉汽包为例，一般水阻在几十ＫΩ，汽阻在１ＭΩ以上，测量筒的作用就是将水位的高低通过电接点阻值的变化，转换为电信号送至二次仪表进行运算和逻辑判断，最后以发光二极管和数码管准确显示水位值。

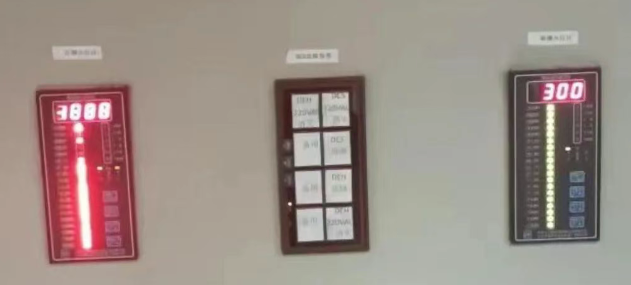

电接点水位计显示面板不准

检查处理经过

首先，重新梳理了一下电接点的接线端子，发现并无异常。

接线端子也无异常

液位计显示屏正好有备件一台，由于经常性出问题，这次考虑换上，换好后还是不显示液位。

查看说明书，可以进行电极测试。

测试电极的方法

连续按“●”键两次，在标尺的下端出现一个闪烁的红点，数码显示器上显示一个数字，这个数字就是最下面的一个电极与测量简体之间的阻值，单位是KQ，精度<±5% 按一下“▲”键，则标尺上的闪烁点上移一格，这时数码显示器上显示的是第二个电极的阻值，再按“●”键则转入正常工作状态，另外，如果1分钟内没有任何操作，也会自动转入正常工作状态。

电极测试查看数值为“231”

出厂时的初始设置（最大水阻120K，最小汽阻200K）

设置“最大水阻”

进入“系统设置菜单”（见进入系统设留菜单的步骤），选择“F11”，

设置“最小汽阻”

尝试了将水阻设置“200”和汽阻设置“300”，依旧不显示。

将水阻设置为“300”和汽阻设置“500”，水位正常显示

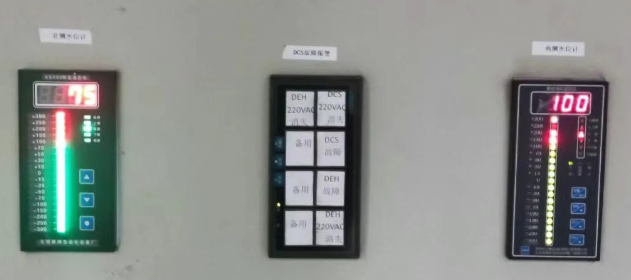

水位可以正常显示
